O que é um cordão de fibra?

Olá a todos, sou a Wendy e hoje vou apresentar-vos os cabos de fibra óptica.tornou-se um dos principais pilares da comunicação moderna e desempenha um papel fundamental nas redes de telecomunicações modernas, graças ao rápido crescimento dos dados de tráfego.

Cabos de fibra óptica

ⅠO que são cabos de fibra óptica?

Os cabos de fibra óptica são definidos como cabos de fibra óptica com plugues de conector em ambas as extremidades e um revestimento protetor mais grosso.redes de acesso de fibra óptica, redes de transmissão de dados de fibra óptica e redes de área local, entre outras aplicações.Equipamento de ensaio óptico.

ⅡA estrutura dos cabos de fibra óptica

Os cabos de fibra óptica são idênticos aos cabos coaxial em estrutura, com a exceção de que os saltadores de fibra não têm uma camada de blindagem de malha e o centro é um núcleo de vidro para a propagação da luz.Um envelope de vidro rodeia o núcleo, seguido por uma camada fina de plástico (PVC ou Teflon) no exterior.

É crucial compreender a diferença entre cordões de fibra e pigtails.enquanto a outra extremidade é uma extremidade quebrada de um núcleo de cabo de fibra óptica que é fusão empilhada para outros núcleos de cabo de fibra ópticaO jumper tem conectores móveis em ambos os lados. As interfaces vêm em uma variedade de formas e tamanhos.São necessários acopladores diferentes para diferentes interfacesO jumper tem duas secções e pode ser usado como uma coxa.

ⅢTipos de cabos de fibra óptica

Existem muitos tipos diferentes de cabos de fibra óptica (também conhecidos como conectores de fibra óptica), que são conexões de fibra óptica ligadas a módulos ópticos.LCO conector de fibra óptica é utilizado para oFPSModulo, enquanto oSCO conector de fibra óptica é utilizado para oGBICUma visão geral completa de alguns conectores de fibra óptica comumente utilizados na engenharia de redes é fornecida abaixo:

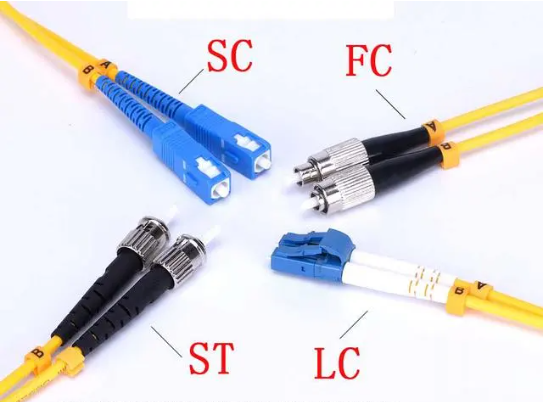

1FC tipo cabos de fibra óptica: Uma manga metálica é usada para reforço externo, e um torneador é usado para fixação.ODFlado, é comumente usado (o mais usado no painel de remendo)

Cabos de fibra óptica tipo 2SC: O conector que liga oGBICO módulo óptico tem uma casca retangular e uma técnica de fixação plug-and-pull que não precisa de rotação. (Mais comumente encontrado em switches de roteador)

Cabos de fibra óptica de tipo 3ST: A casca exterior é circular e o método de fixação é turnbuckle, que é frequentemente usado em quadros de distribuição de fibra óptica.(Os conectores ST normalizados são utilizados para10Base-FAs estruturas de distribuição de fibra óptica são frequentemente feitas deste material.)

Cabos de fibra óptica tipo 4LC: é um conector para juntarFPSmódulos que utilizam um mecanismo de fecho de conector modular (RJ) fácil de usar (este é um termo amplamente utilizado pelos roteadores)

De acordo com o conector, pode ser dividido em FC, ST,SC,LC, MU, MPO/MTP, E2000, MTRJ,SMA, etc. Os métodos de contacto com a face final incluem:PC,UPC,APC, e os conectores utilizados para ligar módulos ópticos são principalmenteLC.SCEstes três tipos de MPO/MTP. Conectores de saltadores de fibra óptica são um problema que os usuários devem considerar ao comprar saltadores de fibra óptica.

De acordo com a cor do conector, ele pode ser dividido em: azul (comumente usado para conectores de modo único), bege e cinza (comumente usado para conectores multimodo).

De acordo com a cor da cobertura da cauda, pode ser dividido em: cinza, azul, verde, branco, vermelho, preto, turquesa.

De acordo com o número de núcleos de fibra, pode ser dividido em núcleo único, núcleo duplo, 4 núcleos, 6 núcleos, 8 núcleos, 12 núcleos, 24 núcleos, 48 núcleos e 72 núcleos ou conforme especificado pelos clientes.

De acordo com o diâmetro do núcleo, pode ser dividido em fibra multimodo e fibra monomodo.que se refere a uma fibra que transmite múltiplos modos num determinado comprimento de onda operacional, com grandes perdas de dispersão e curta distância de transmissão, e é adequado para sistemas de comunicação de fibra óptica de curta distância.que só podem transmitir luz de um modo, e a sua dispersão intermodal é muito pequena, o que é adequado para comunicação de longa distância.

De acordo com oUIT-TAs fibras de comunicação normais são divididas em sete categorias:G.651G.652G.653G.654,G.655G.656, eG.657, dos quaisG.651G.651-G.657 são fibras de modo único.ISO/CEIDivide as fibras multimodo emOM1-OM5Estes cinco tipos de fibras multimodo são utilizados principalmente em redes de área local (LANs) e centros de dados (DCNs).

O comprimento da fibra pode ser personalizado de acordo com os requisitos do cliente.

De acordo com o material do revestimento exterior do cabo, pode ser dividido em tipo comum, tipo retardador de chama comum, tipo sem halogênio (LZSH), tipo retardador de chama sem halogênio,blindagemO salto blindado é um novo tipo.

de cabos de fibra óptica que possam ser utilizados na sala de equipamento ou em outras situações de perigo.Os cabos de remendo blindados reforçam a proteção das mangueiras de aço inoxidável e têm qualidades de compressão e tração mais fortes do que os cabos de remendo de fibra óptica padrão.

ⅣComo escolher cabos de fibra óptica?

As fibras ópticas multimodo OM1, OM2, OM3, OM4 e OS2 são comumente encontradas em conexões de patch de fibra óptica.SC, ST, FC,LCNo entanto, a solução não é única e você deve escolher com base em suas próprias necessidades.Quais fatores devem ser considerados ao selecionar um saltador para a sua redeBasta seguir estas instruções simples.

1Tipos de conectores de fibra óptica

São utilizados conectores diferentes para dispositivos diferentes, principalmente MPO,SCFC,LC. Saltadores de interface ST:

(1) Cabos de fibra óptica de tipo MPO: utilizados para ligações de módulos ópticos 40G e 100G e centros de dados de alta densidade;

(2) Cabos de ligação de fibra óptica LC: utilizados para a ligação de módulos ópticos SFP, utiliza tomadas modulares e este tipo de jumper é geralmente utilizado em roteadores;

(3) Cabos de ligação de fibra óptica de tipo SC: é ligado ao módulo óptico GBIC.É geralmente usado em roteadores e switches;

(4) Cabos de ligação de fibra óptica do tipo FC: o método de reforço externo adota uma mangueira metálica e o método de fixação é o torneador, que é geralmente utilizado no quadro de distribuição;

Cabos de fibra óptica de tipo ST: a casca é redonda e o método de fixação é o torneador, que é geralmente usado no quadro de distribuição.

2Tipo de fibra

Os cabos de fibra óptica multi-modo usam fibra 50/125um ou 62,5/125um, enquanto os cabos de fibra óptica monomodo usam fibra 9/125um.A transmissão de dados de longa distância é gerida por cabos de fibra óptica de modo único, considerando que a transmissão de dados a curta distância é gerida por cabos de fibra óptica multi-modo; a capa dos cabos de fibra óptica monomodo é amarela,enquanto os cabos multi-modo de fibra óptica são classificados como OM2 (laranja), OM3 (azul da água), OM4 (púrpura) e OM5 (laranja) (verde maçã).

3. Método de moagem de conectores

A qualidade de transmissão de fibra óptica é determinada por diferentes procedimentos de moagem; PC/UPC é azul, enquantoAPCÉ verde.

A superfície da ferrule é moída em uma pequena forma esférica, e o núcleo da fibra está situado no ponto mais alto de flexão,Reduzir a lacuna de ar entre os componentes de fibra e colocar as duas faces de extremidade da fibra em contacto físico.

A face final ultra-física é referida comoUPC(Ultra-contato físico).UPCA face final do conector não é totalmente plana, mas tem uma curva para acoplamento mais preciso.UPCbaseia-se no PC, mas com melhor polir e brilhar a superfície final e uma superfície final mais em forma de cúpula.

A face final da fibra é comumente afiada para um ângulo de 8° emAPCReflectindo a luz através do seu ângulo de convecção para o revestimento em vez de diretamente de volta para a fonte,O ângulo de convecção de 8° permite que as faces das extremidades da fibra sejam mais apertadas e um maior desempenho de ligação..

A perda de inserção de PC,UPC., eAPCOs conectores são tipicamente inferiores a 0,3 dB; no entanto, devido à lacuna de ar mais estreitaUPCOs conectores de PC são mais fáceis de obter baixas perdas de inserção.APCa perda de retorno padrão do setor é de -60 dB,PCperda de retorno de -45 dB,UPCA perda de retorno é frequentemente de -50 dB (ou até mais), e a perda de retorno do PC é de -45 dB.

4Os cabos de fibra óptica de revestimento de material de manga protetora

PVC eLSZHsão comumente usados em cabos de fibra óptica.

O LSZH (Low Smoke Zero Halogen) é um material sem halogênio de baixo fumo com boa proteção ambiental e propriedades retardadoras de chamas, mas é relativamente caro.PVCO material de cloreto de polivinil (cloreto de polivinil) é inflamável e produz gás tóxico, por isso não é adequado para aplicação em ambientes internos, e o preço é baixo.

Ao escolher os saltadores de fibra óptica, também é importante pensar em quanto tempo vamos usá-los.devemos considerar não só a confiabilidade do material, mas também a taxa de transmissão e perda, bem como as informações sobre os parâmetros específicos.

A face final da ferrule deve ser blindada para evitar solavancos ao utilizar cabos de fibra óptica, e a tampa de poeira deve ser aplicada imediatamente após a desmontagem.o sinal laser não deve olhar diretamente para a face final da fibra.

ⅤPrecauções para a utilização de cabos de fibra óptica

Nota relativa à utilização de cabos de fibra óptica: (incluindo os cabos de fibra de modo único e os cabos de fibra de modo múltiplo)

1Os comprimentos de onda dos transceptores dos módulos ópticos devem corresponder: os comprimentos de onda dos transceptores dos módulos ópticos em ambas as extremidades do saltador de fibra devem corresponder.A técnica mais comum de diferenciação é comparar a cor do jumper de fibra.

2. A menos que indicado de outra forma. A fibra multimodo laranja é usada no módulo óptico de ondas curtas. A fibra monomodo amarela é usada no módulo de ondas longas.Este é um equívoco comum porque depende da configuração do fabricanteIsto é feito para garantir a correcção da transferência de dados.

3. Como o cordão do adesivo de fibra óptica é feito de material sensível, não deve ser dobrado ou enrolado excessivamente durante o uso.Não só é fácil de destruirA atenuação é um termo usado para descrever o processo de redução da intensidade da luz.

4Proteção do cabo de fibra óptica: o acoplamento de fibra óptica será danificado se não for à prova de poeira e óleo após ter sido ligado.
