Máquina de revestimento de cabos de fibra multi-fibra para interiores 70 processos de linha

Linha de produção de cabos de fibra interna de Rongbang 70 Linha de revestimento de cabos de fibra múltipla

Descrição

Esta máquina de fabricação de cabo de fibra óptica envolve cabo óptico multi-núcleo de distribuição interna / externa, cabo de fibra tática com PVC, LSZH, jaqueta PE, diâmetro externo é de 11,5 mm max.

Estruturas de cabos:

A. Cable de distribuição interior com fibras tampão de 0,6/0,9 mm até + elementos de reforço de fios de Kevlar/aramida + bainha de LSZH/PVC;

B. Cabo de ruptura com simples de 2,0 mm + preenchimentos / elementos de reforço + envoltório LSZH / PVC;

C. Micro cabo de beak-out com subunidade de fibras nuas multicoloridas + enchimentos / membros de reforço + bainha LSZH / PVC;

D. Cabos táticos de interior/exterior, PBT de tubo solto unitubo, cabos não blindados de jaqueta de PE.

E outros cabos de fibra óptica similares.

A configuração dos componentes da máquina pode ser ajustada de acordo com as exigências do processo (a gaiola de filamento de fios de aramid é opcional).

Características:

1Extrusora especial de precisão e cabeça de máquina de ajuste fino de precisão.

2A superfície do cabo é lisa e lisa.

3, controle de feedback automático do diâmetro do cabo, a curva de história do diâmetro do cabo pode ser rastreada.

4A fibra óptica é motorizada, a tensão é precisamente constante e a perda adicional é pequena.

5O controlo da temperatura é controlado por um medidor de controlo da temperatura OMRON importado, e o controlo da temperatura é preciso.

6A linha de enrolamento automático de bobina dupla é estável e fiável em funcionamento, e a linha de enrolamento automático é formada uma vez, sem enrolar.

7Sistema internacional de controlo de tecnologia informática industrial com alto grau de automação, pode ser ligado a sistemas MES, ERP, rastreamento em tempo real e gestão da produção.

8Os principais sistemas de controlo e componentes são de marcas famosas internacionais, e a linha de produção tem uma elevada estabilidade e fiabilidade.

9A linha de retorno de fibra óptica de retorno apropriado adota a linha de retorno de caixa torcida, a tensão do fio de retorno é estável e pode ser ajustada on-line.

10A linha de retorno da aramida é retorno da gaiola torcida, retorno passivo, freio de pó magnético importado, e a tensão é ajustável online.

Parâmetros técnicos

Configuração de linha

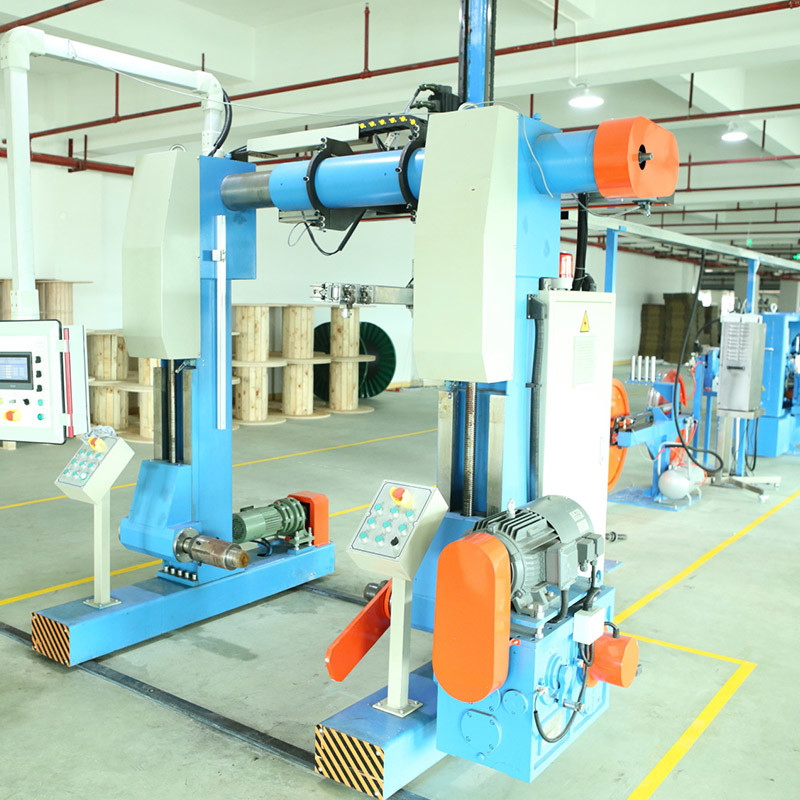

01. 1250 de compensação;

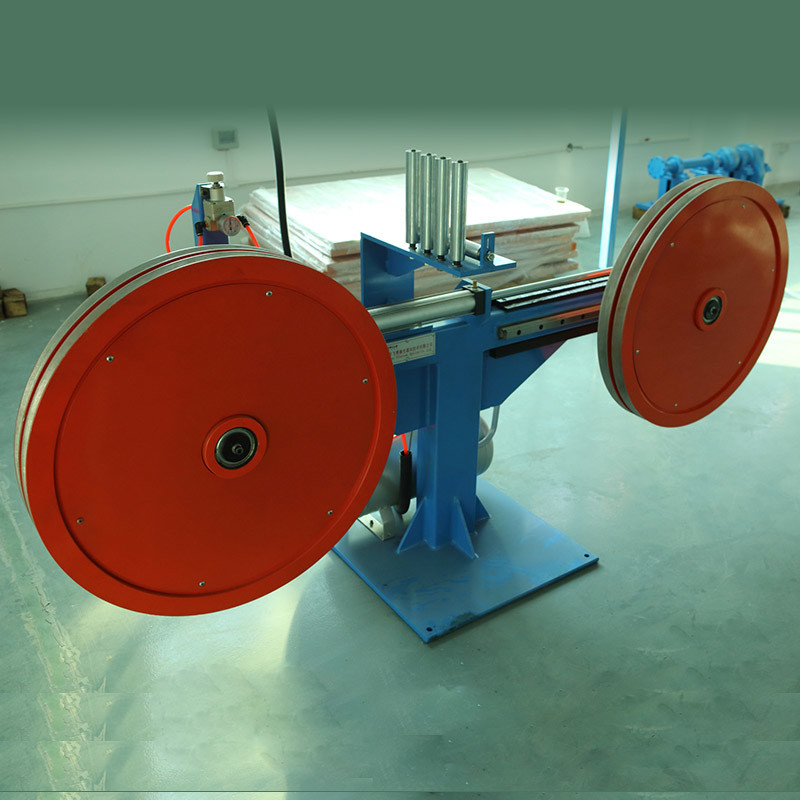

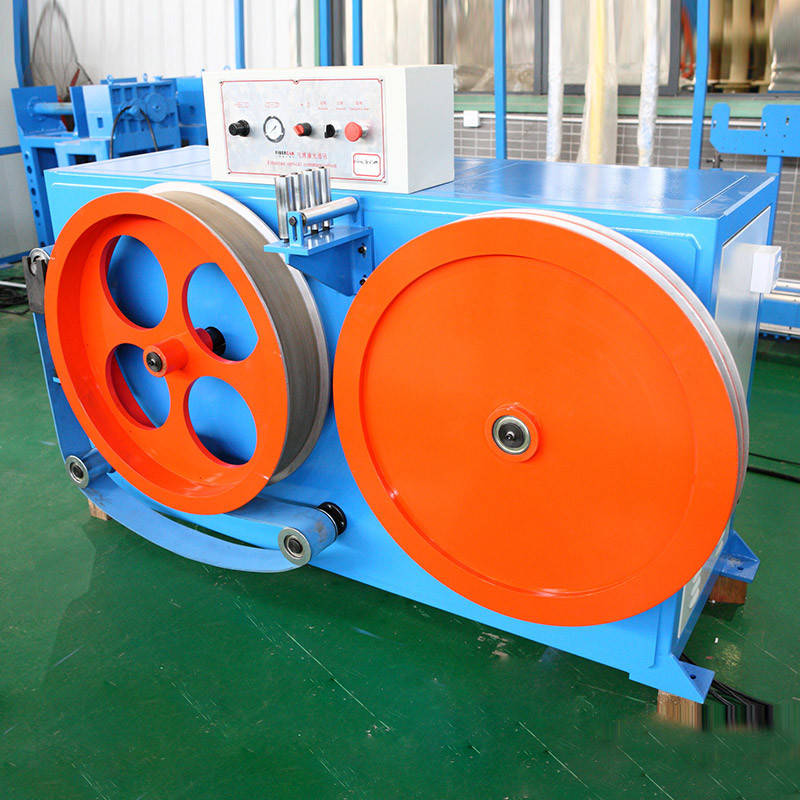

02.φ800 dispositivo de tensão de duas rodas;

03.Φ 800 mm PBT tubo / FRP retorno;

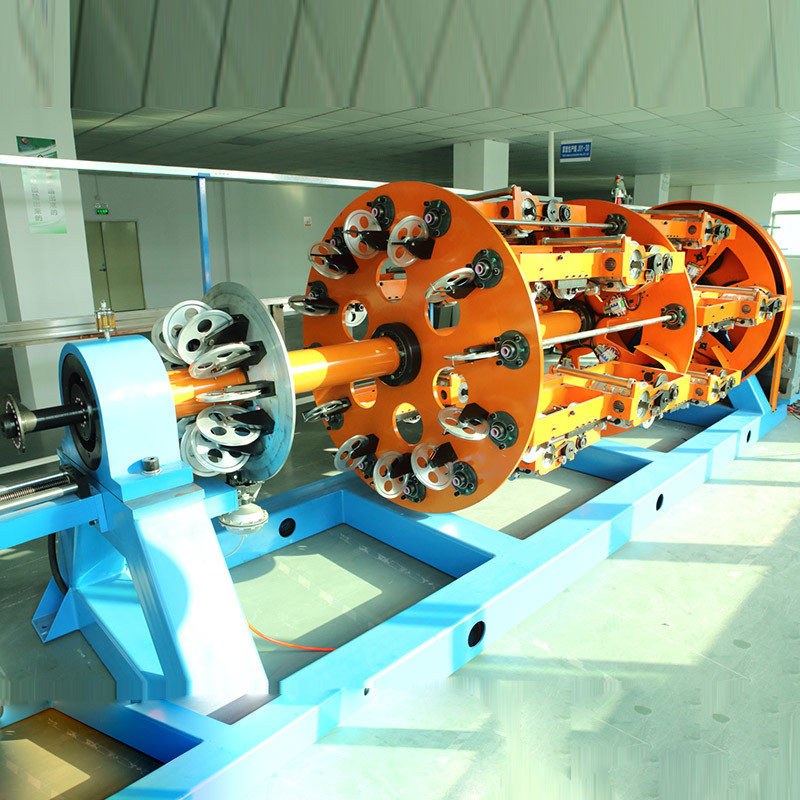

04.24 cabeças de fio de aramida (disponível a opção de fio de aramida motorizado);

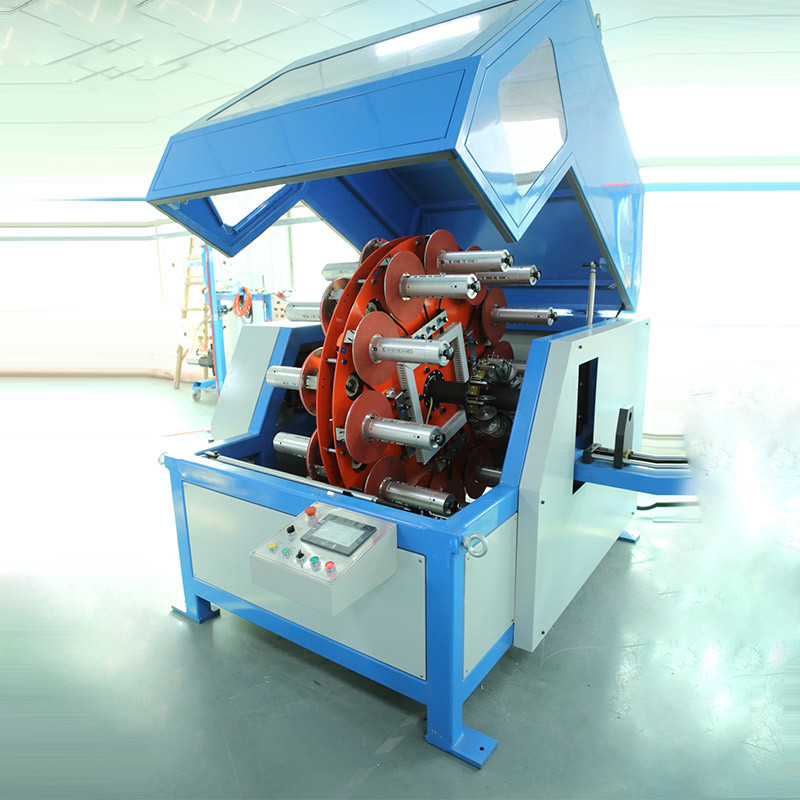

05.12/24 cabeças de fibra tampão de compensação (opção de gaiolas de filamento disponível)

06.Plataforma móvel de posicionamento do molde;

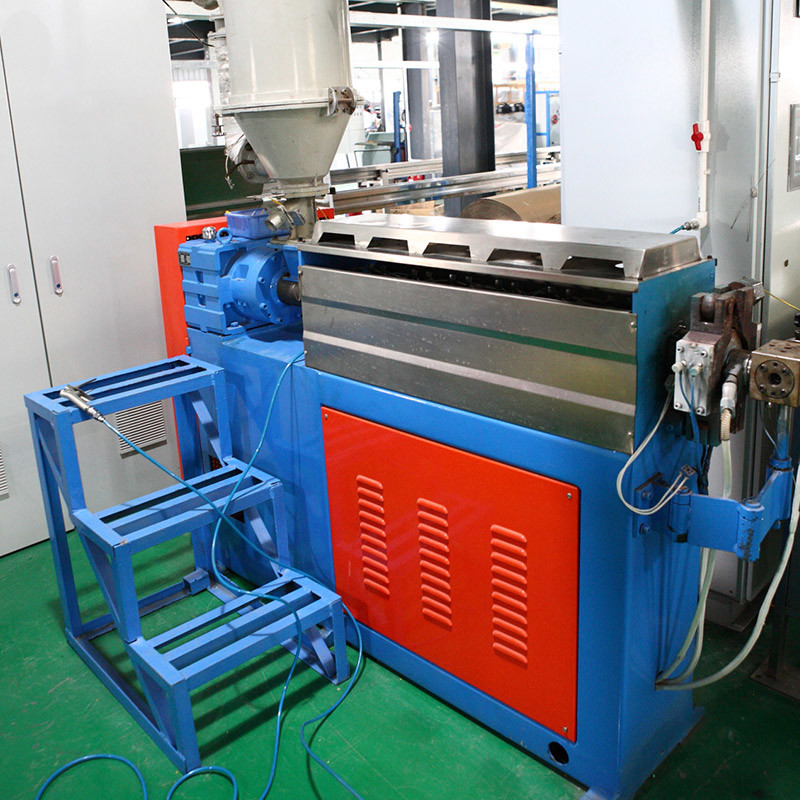

07.φ70 Extrusora;

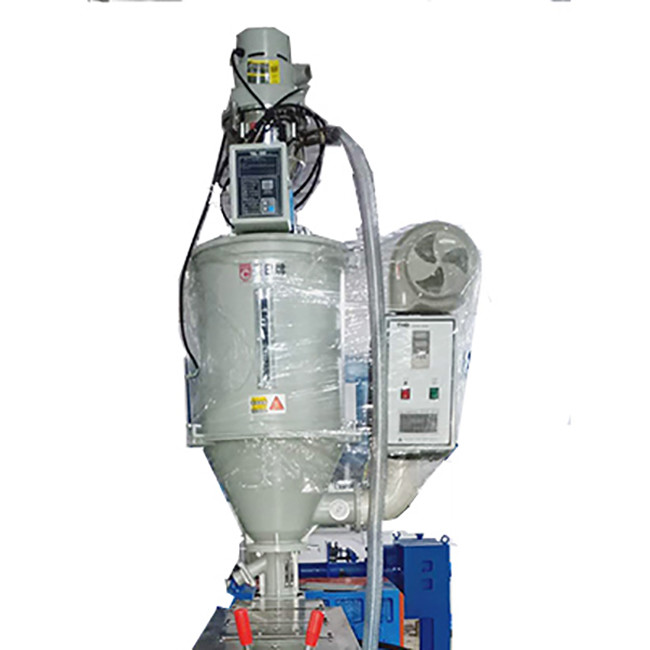

08.Secador e triturador;

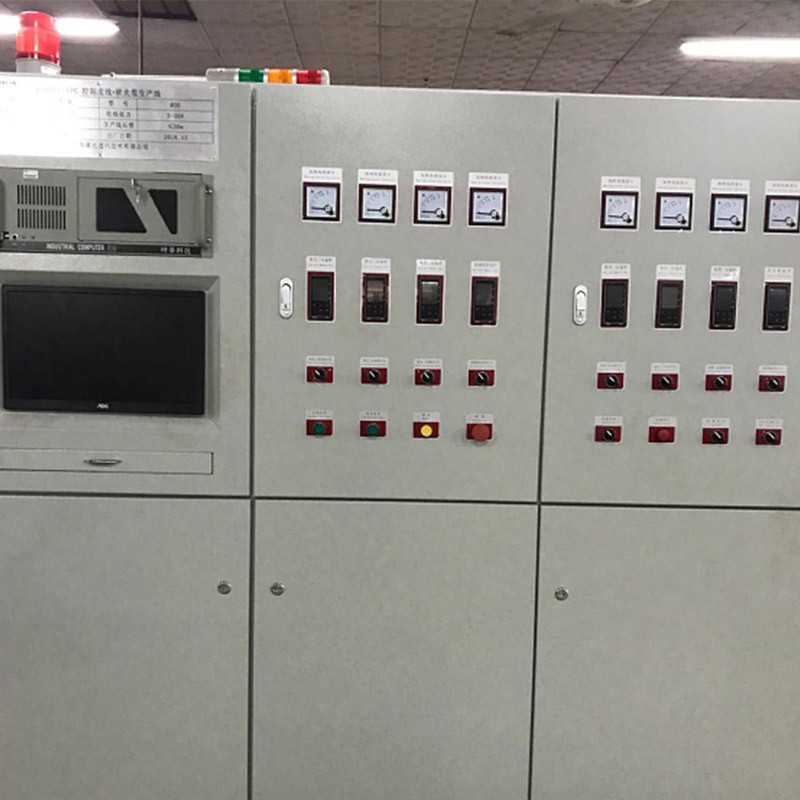

09.Cabine de controlo do programa industrial PLC + IPC FIBERCAN;

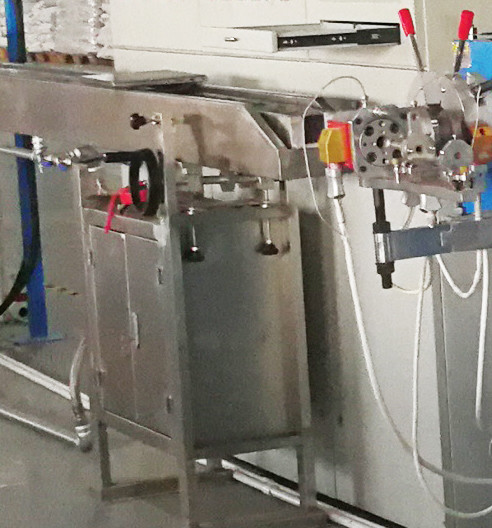

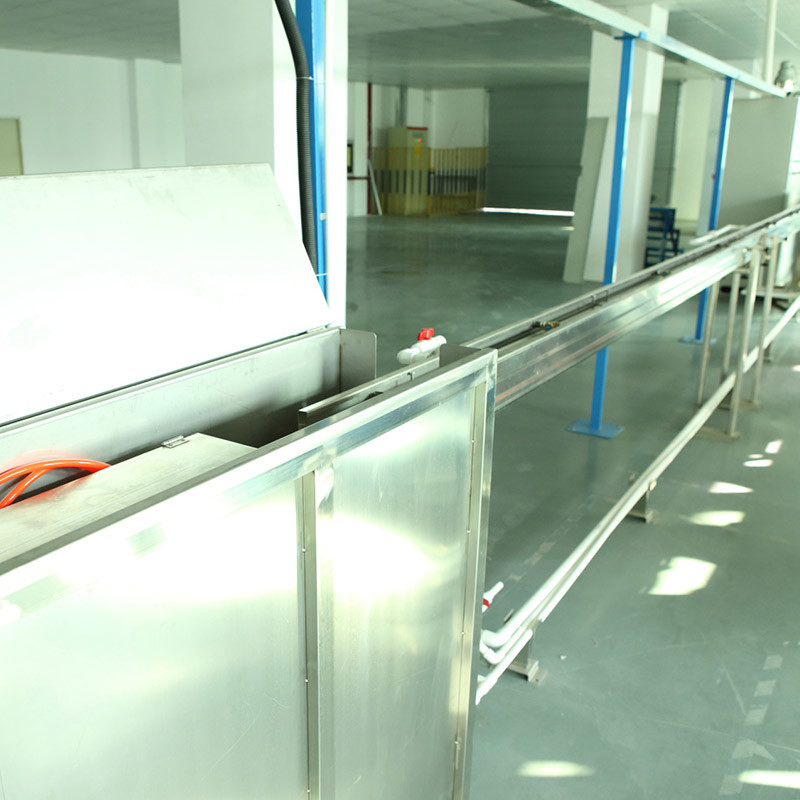

10- Tanque móvel de água quente + tanque de água quente;

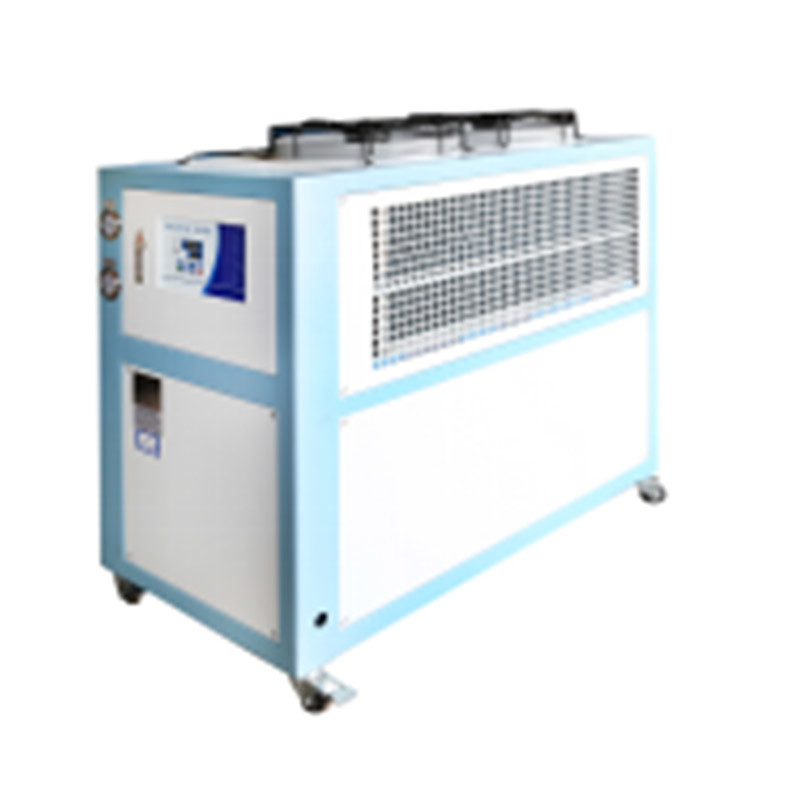

11.Refrigerador de 4 CV;

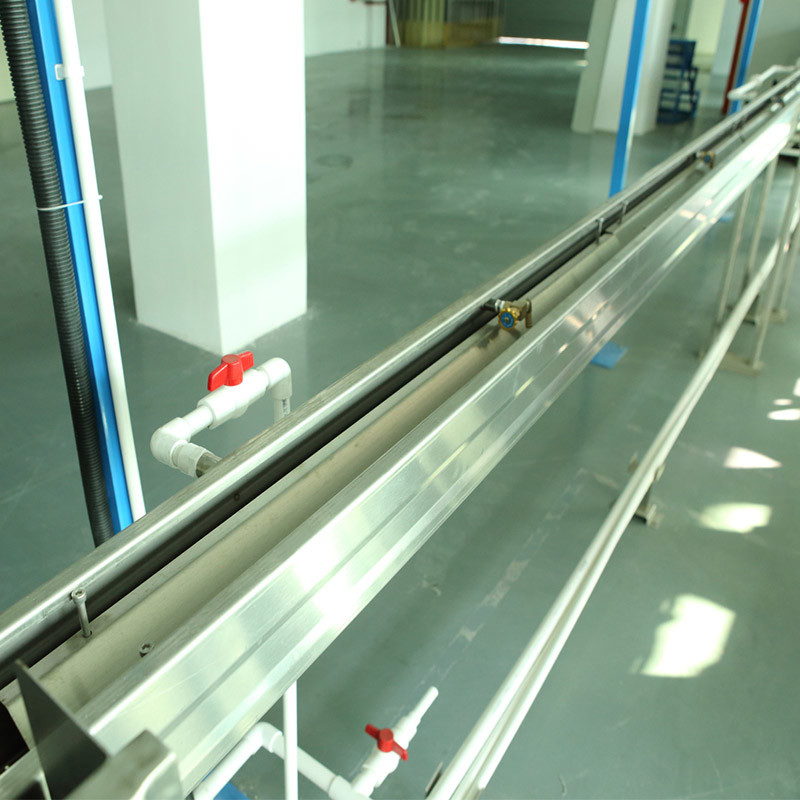

12.Equipo de água fria fixado + reservatório de água fria;

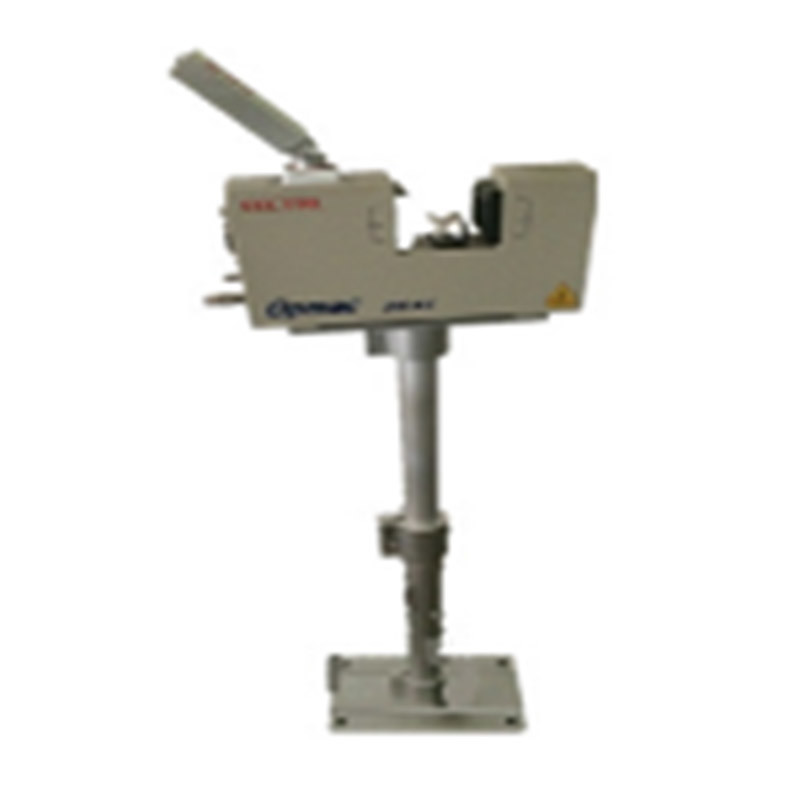

13.Laser Gauge;

14.Para a utilização em veículos automóveis

15.Φ800 capstan;

16.φ800 unidade de tensão de duas rodas;

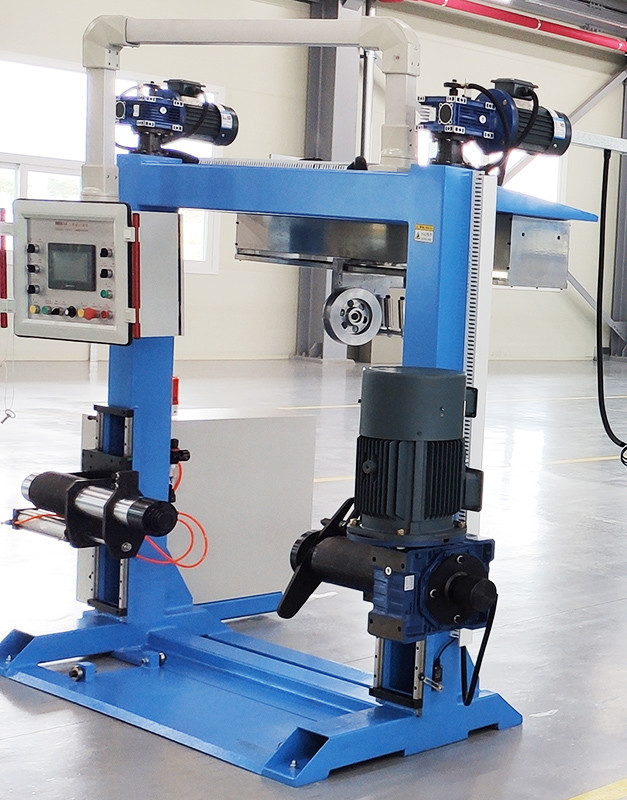

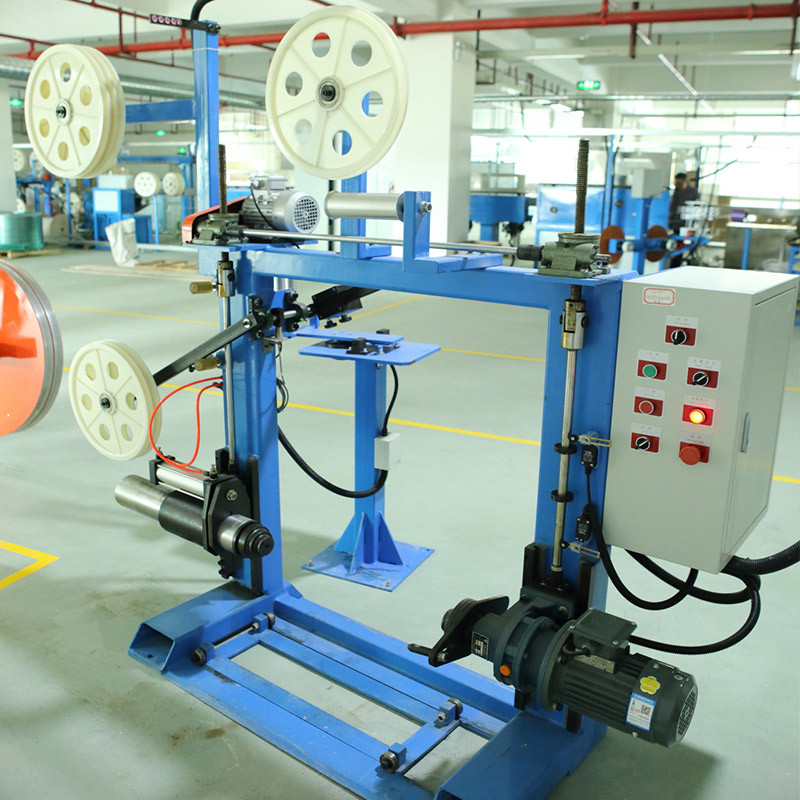

17.Máquina de recolha de 1400.

A configuração acima do conjunto completo é ajustável de acordo com a demanda de produção de cabos de diferentes estruturas.
