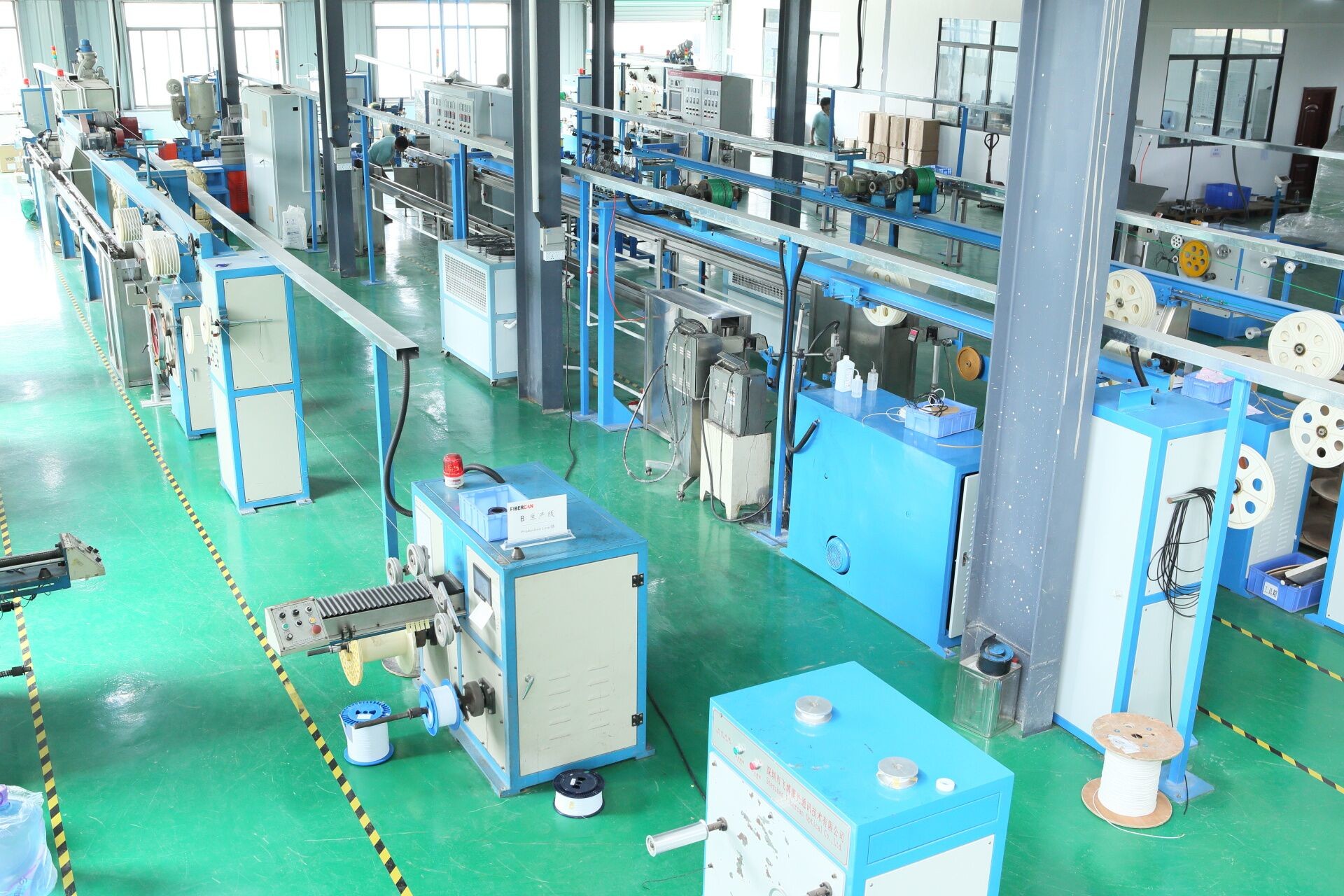

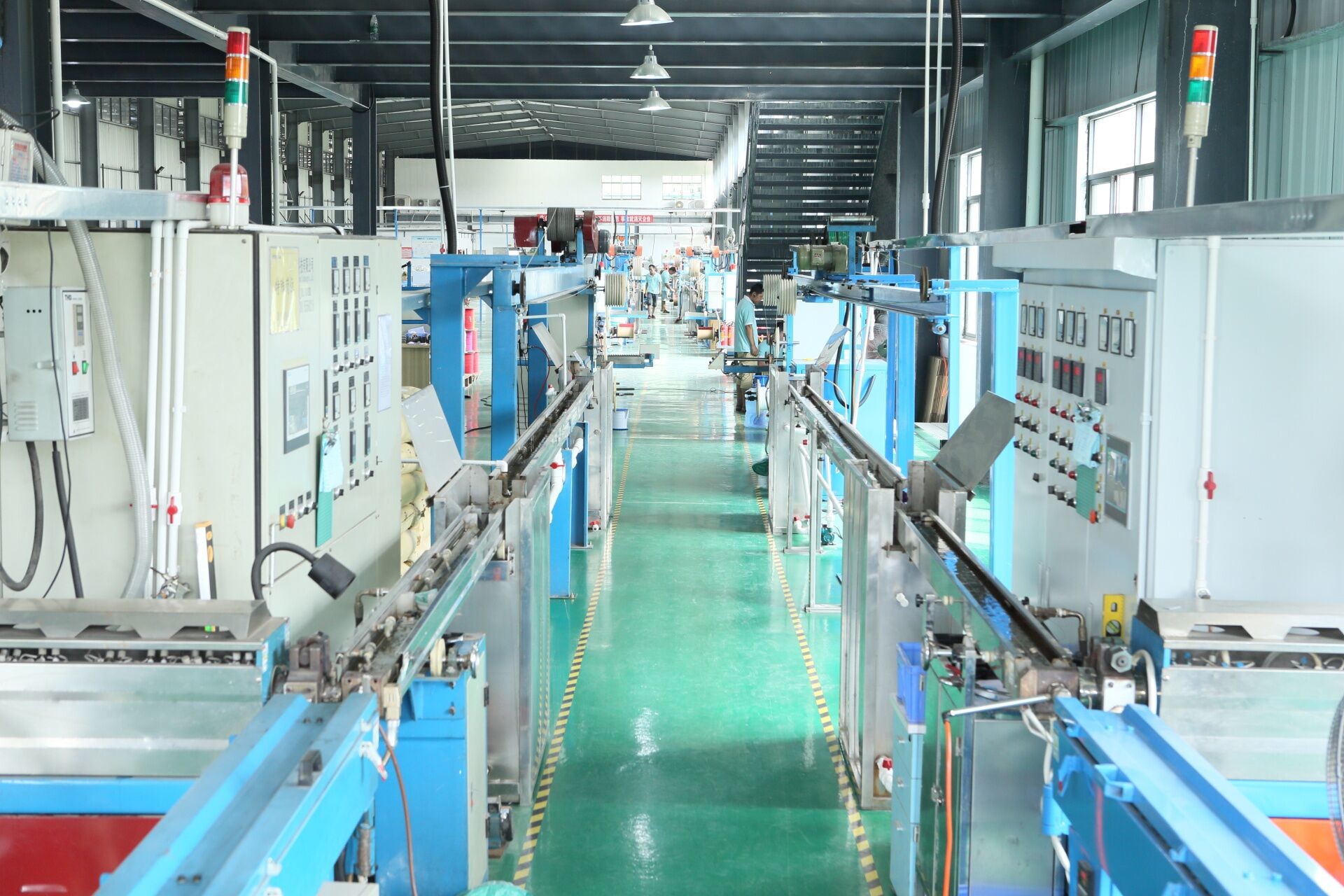

Linha de produção de cabo de fibra óptica Rongbang RBTX-30

30 Linha de amortecimento estreita

Aplicação:

Esta linha de produção de cabos de fibra óptica produz tampão de cabo de fibra óptica de 0,6/0,8/0,9 mm. Estrutura do cabo: fibra nua + bainha LSZH / PVC e outros cabos semelhantes.

Esta linha pode ser usada para revestimento de plástico de fio de aço, diâmetro de fio de aço 1.0 mm max. que é usado principalmente na produção de cabos FTTH.

A configuração dos componentes da máquina é ajustável de acordo com a solicitação do processo.

Características:

1O diâmetro externo do cabo é uniforme, o grau do núcleo é alto, o diâmetro externo é automaticamente retroalimentado.e a curva de diâmetro do cabo pode ser rastreada de volta.

2O sistema de vácuo é ajustável no vácuo e pode ser ligado à velocidade da linha.

3A fibra óptica é liberada motorizadamente. A tensão é precisamente constante e a perda adicional é pequena.

4O controlo de temperatura é controlado por um medidor de controlo de temperatura OMRON importado e o controlo de temperatura é preciso.

5- Troca automática de bobinas duplas, a operação é estável e fiável.

6Sistema internacional de controlo de tecnologia informática industrial com alto grau de automação, pode ser ligado a sistemas MES, ERP, rastreamento em tempo real e gestão da produção.

7Os principais sistemas de controlo e componentes são de marcas famosas internacionais, e a linha de produção tem uma elevada estabilidade e fiabilidade.

Parâmetros técnicos
1Velocidade da estrutura: 350 m/min

2Diâmetro exterior de produção: 0,6-0,9 mm

3Tensão da fibra: 0.4N-1.2N±0.05N

4. Especificações dos carretéis: discos padrão de 25 km e 50 km

5Especificações do rolo: diâmetro 200 mm-400 mm

6Perda adicional: ≤ 0,02 dB/KM (fibra SM)

7- comprimento da linha de produção: ≤ 22 m

8Requisitos de alimentação: 35KVA, AC380V ± 10% 50HZ três fases de cinco fios

9Consumo de potência normal da máquina: ≈17 kW/h.

10. Capacidade de produção: ≈18 km/h (( tampão PVC), ≈12 km/h (( tampão LSZH)

Configuração de linha

1. duas cabeças de fibra motorizada de pagamento;

2. Forno de pré-aquecimento de fibras;

3. 25 kg secador e trampolim

4. 30 Extrusora;

5. PLC + IPC programa FIBERCAN gabinete de controlo de eletricidade;

6- um reservatório de água e um reservatório de água quente móveis;

7- reservatório de água de arrefecimento e reservatório de água;

8. Dispositivo de suporte de impressora a jato de tinta sem impressora a jato de tinta;

9. ¢ 400 mm capstan de roda;

10. Unidade de tensão;

11. Máquina de captação (disponível opção de captação de comutação automática).
