50 Linha de Processamento de Máquina de Fabricação de Cabos Macios FTTH Indoor Drop

  • 50 Line Indoor FTTH Drop Soft Cable Making Machine Processing
Lugar de origem Dongguan, Guangdong, China
Marca RBTX
Certificação ISO9001, ISO14001, ISO45001
Número do modelo RBTX-50-FTTHSF
Quantidade de ordem mínima 1 conjunto
Preço negotiable
Detalhes da embalagem Caixa de madeira
Tempo de entrega 15 dias úteis
Termos de pagamento 100% adiantado T/T EXW Dongguan
Habilidade da fonte 10 SET/MONTH

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Destacar

Máquina de processamento de cabos

,

Máquina de fabricação de cabos macios

,

máquina de fazer cabo
Deixe um recado
Descrição de produto

Linha de produção de cabos de fibra interna de Rongbagn 50



Descrição


Trata-se de uma linha de produção de extrusão completa de 50, que produz cabos planos de queda FTTH e cabos macios para interiores.



Para a fabricação de estruturas de cabos:

A. Diâmetro externo do cabo duplex simples: 1,2/1,6/2,0/3,0 mm, 0,6/0,9 mm de fibras tampão + elementos de reforço de Kevlar/fios de aramida + envoltório LSZH/PVC.

B. Diâmetro externo do cabo de distribuição de núcleo múltipla de 5,0 mm max., 6 núcleos de fibras tampão de 0,9 mm + elementos de reforço de fios de Kevlar/aramida + bainha de LSZH/PVC.

C. Mini micro cabo de fibra óptica interior de diâmetro externo de 3,8 mm max. até 24 núcleos de fibras nuas coloridas + fios de Kevlar/aramida reforçar membros + LSZH/envelopamento de PVC.

D. Cabos de fibra óptica FTTH 2.0x3.0mm, 2.0x5.0mm. Estrutura do cabo: fibras nuas + fios de aço / membros reforçados de FRP + bainha LSZH / PVC / PE.

E outros cabos de fibra óptica similares.



50 Linha de Processamento de Máquina de Fabricação de Cabos Macios FTTH Indoor Drop 0



50 Linha de Processamento de Máquina de Fabricação de Cabos Macios FTTH Indoor Drop 1





Parâmetros técnicos

Parâmetro Valor
Velocidade da estrutura 190 m/min
Diâmetro da fibra tampão estreita 0.6mm-0.9mm
Tensão de amortecimento 1N-3N
Tensão da fibra 0.4N-1.2N±0,05N
cabeça de linha de aramida 10-16 cabeças
tensão de amortização de aramida 1N-3N
Comprimento da linha de produção ≤ 35M
Requisitos de alimentação 63KVA, AC380V ±10% 50HZ três fases de cinco fios
Consumo de energia de funcionamento normal da máquina ≈ 35 kW/h
Capacidade de produção

≈11km/h (cabo simples);

≈5km/h (duplex)cabos);

≈9km/h (cabo de 2,0X3,0 mm);

≈7km/h (Ftth cable 2.0X5.0mm)





Configuração de linha


01.Φ800 Membro reforçado maior retorno de fio de aço;

02.Fibras tampão + 2 cabeças de FRP/ pequeno fio de aço;

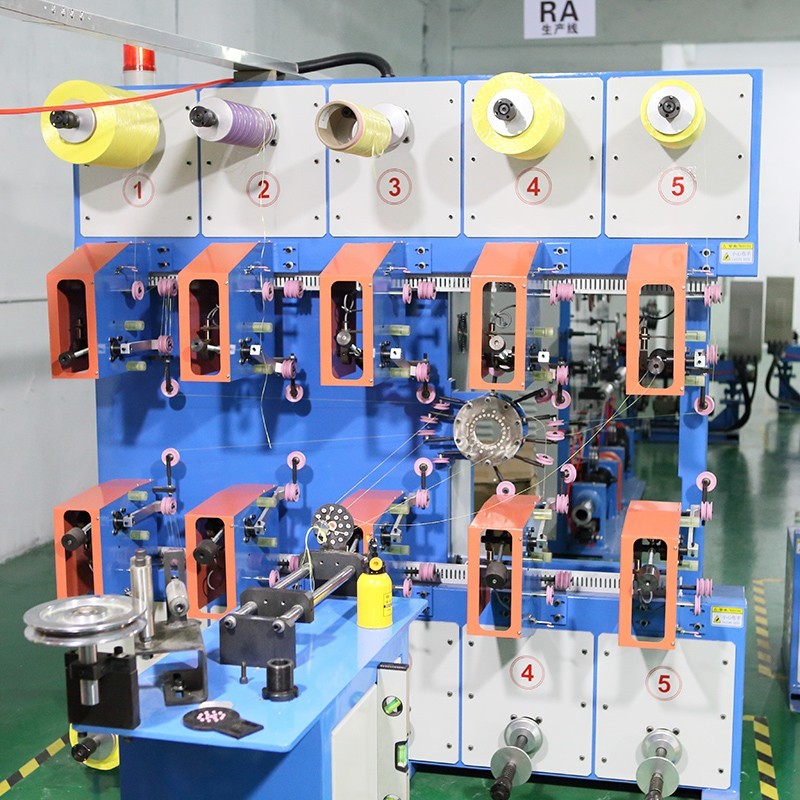

03.10 cabeças de fio de aramida (disponível a opção de fio de aramida motorizado);

04.Suporte móvel de molde de posicionamento;

05.50 Extrusora;

06.Secador + saltador;

07.Computador industrial FIBERCAN gabinete de controlo de programação;

08.Cisterna de água e reservatório de água quente móveis;

09.Refrigerador de 4 CV

10.Cisterna de água de arrefecimento de tipo fixo e reservatório de água de arrefecimento;

11.Medidor de diâmetro a laser;

12.Dispositivo de suporte de impressora a jato de tinta sem impressora a jato de tinta;

13.Φ640 capstan de rodas;

14.Acumuladores de cabos;

15.630 de retorno.



A configuração dos componentes da máquina é ajustável de acordo com a solicitação do processo.
